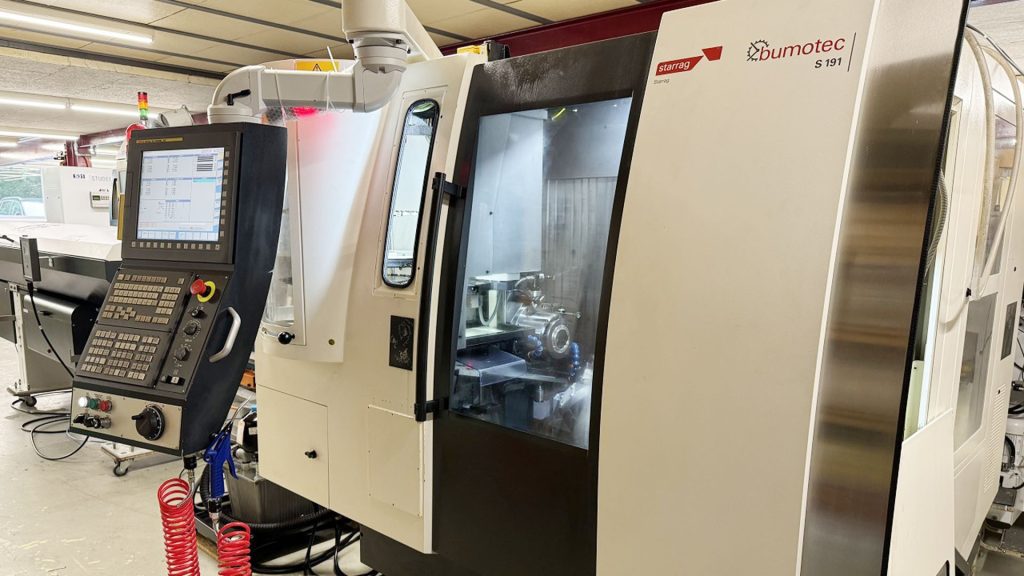

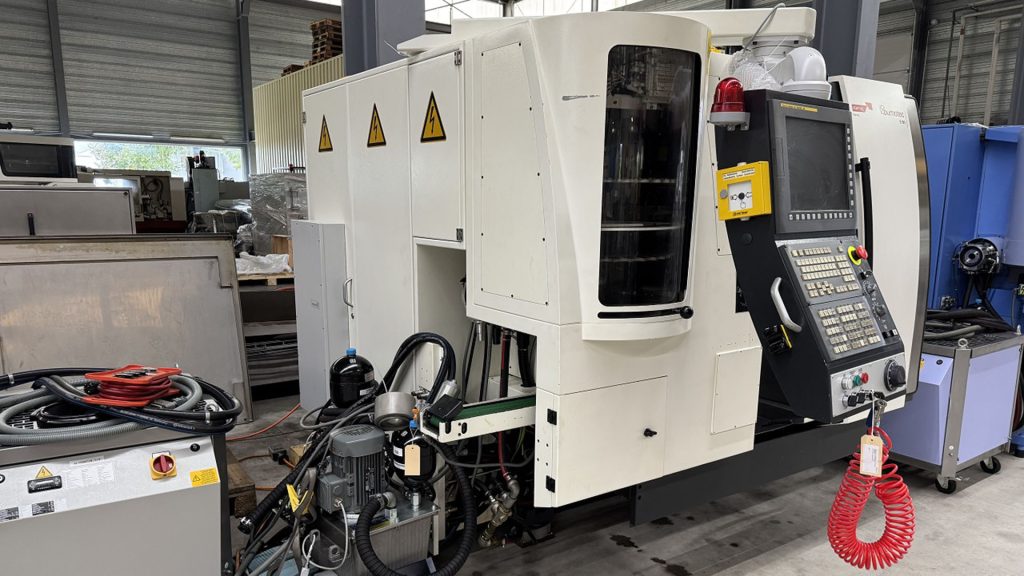

品牌：BUMOTEC 型号：S-191FTL-PRM 类型：加工中心
 |
 |
 |
 |
 |
 |
 |
 |
技术参数

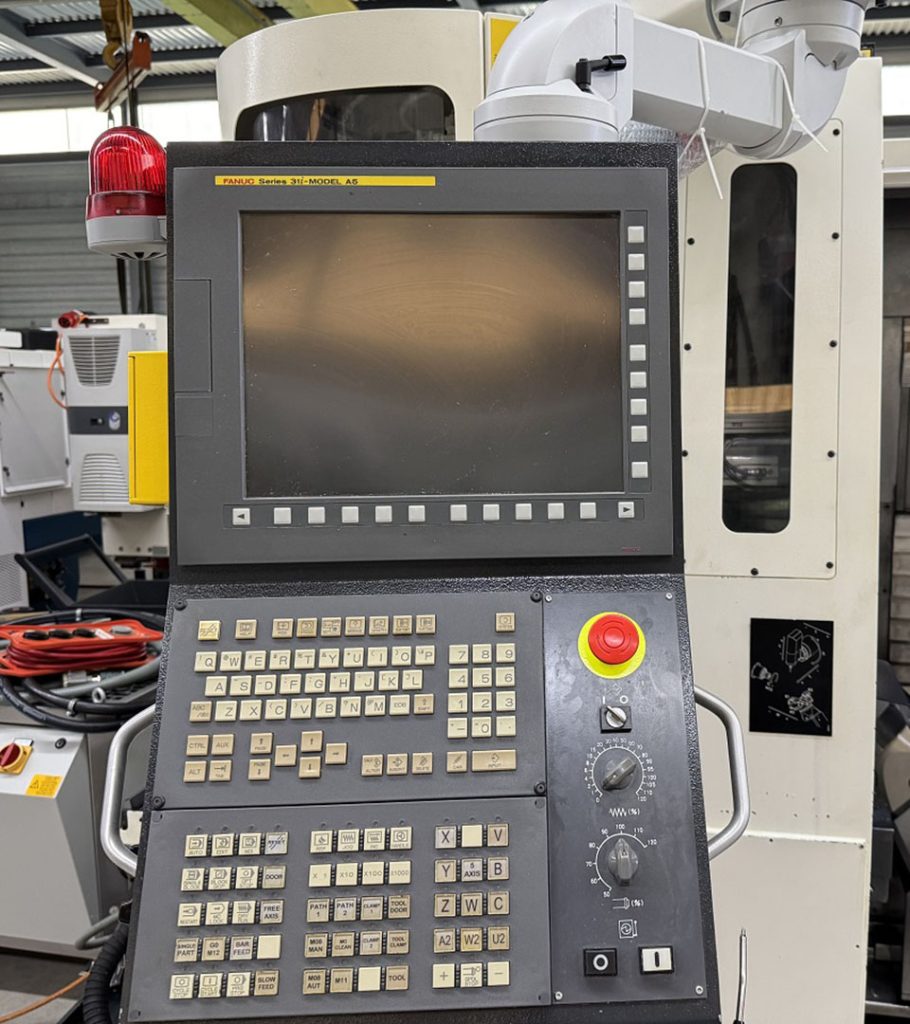

| 控制系统 | Fanuc 30i/31i, 带14英寸显示屏 |
| 车削主轴转速 | 5500转/分钟 |
| W轴最大速度 | 40米/分钟 |
| W轴行程 | 310毫米 |
| 夹具压力(5巴时) | 3500牛 |
| 主轴通孔直径 | Ø 1-50毫米 |

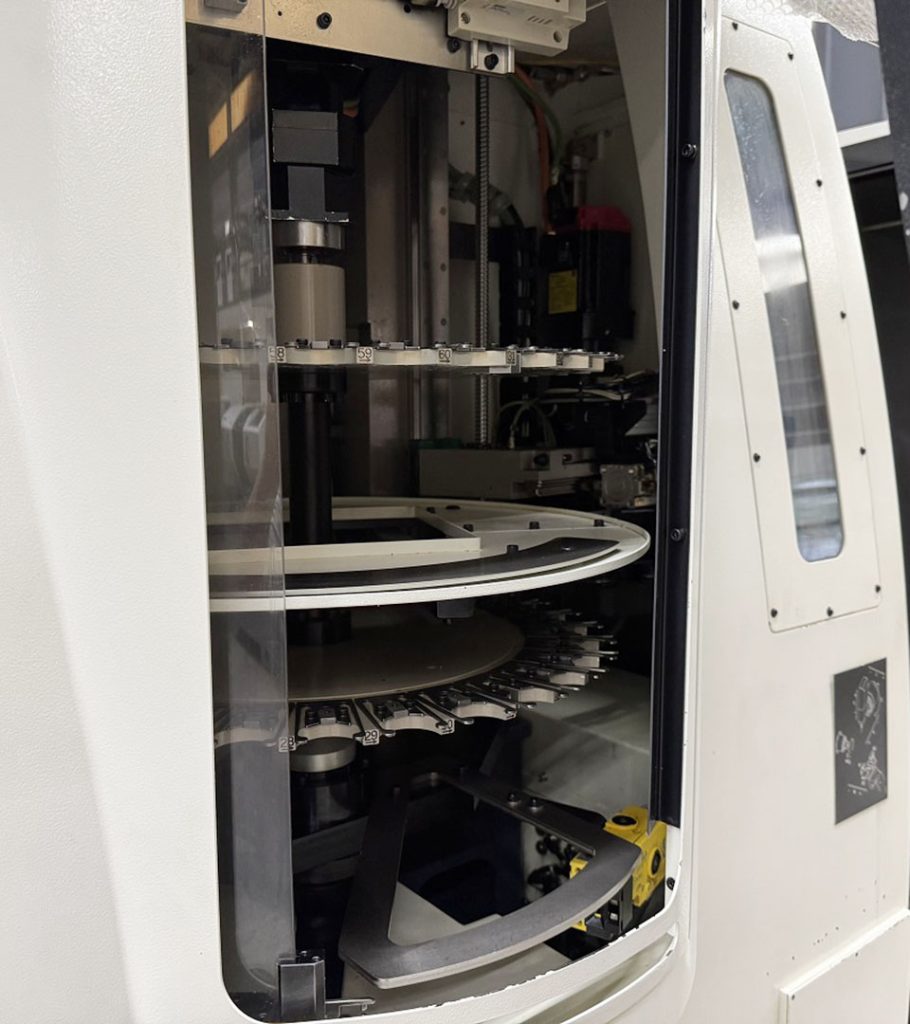

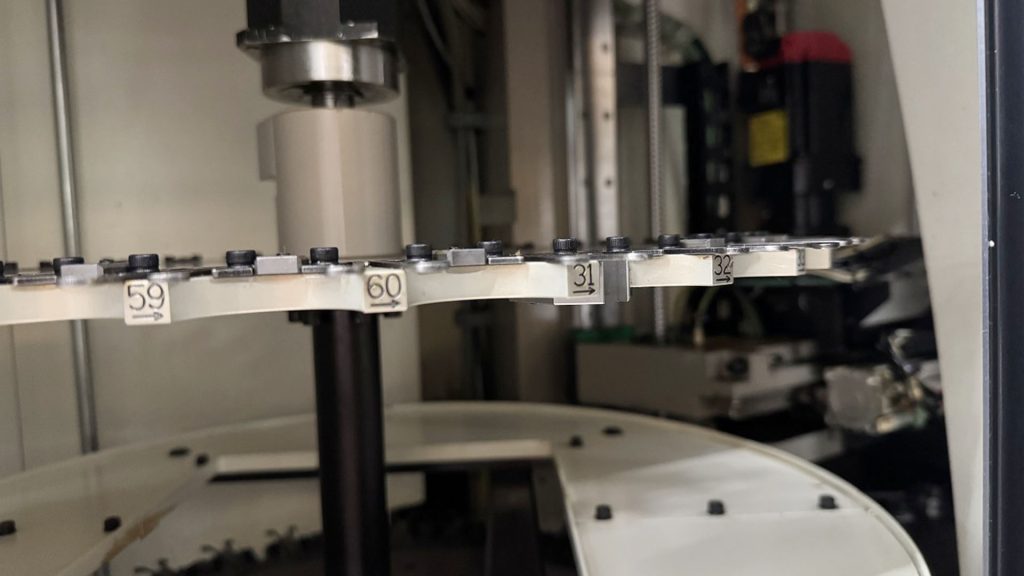

| 刀库容量 | 60个刀位 |
| 最大刀具长度 | 130毫米 |
| 最大刀具直径 | Ø 80毫米 |
| 最大刀具重量 | 1.3公斤 |
| 冷却液压力 | 100巴 |
| 冷却液流量 | 25升/分钟 |
| 冷却液箱容量 | 400升 |
| 主轴缩小径 | Ø 12.0毫米, Ø 24.0毫米, Ø 36.0毫米 |
| 净重 | 4200公斤 |
| 电压 | 3/N/PE/400V/230V 50HZ |
| 外形尺寸 | 220×205×250厘米 |
| Z轴行程 | 400毫米 |
| Y轴行程 | 200毫米 |
| X轴行程 | 410毫米 |
| Z-Y轴功率 | 2.5千瓦 / 550达因 (直线电机选配: 7.2千瓦/350达因) |
| X轴功率 | 4.8千瓦 / > 550达因 |
| X-Y-Z轴移动速度 | 40米/分钟 (直线电机选配: 50米/分钟) |
| X-Y-Z-W轴加速度 | 8米/秒² / 0.8G (直线电机选配: 10.4米/秒² /1.1G) |
| X-Y-Z-W轴分辨率 | 0.0001毫米 |
| 主轴功率 | 7.5千瓦 |
| 主轴扭矩/峰值 | 22 / 28牛米 |
| 主轴分辨率 | 0.0001° |
| 主轴精度 | 0.001 |
| 棒料通孔直径 | Ø 32毫米 |
| 车削转速 | 72,000°/分钟 |
| 车削夹紧力 | 4,900牛 @ 6巴 |
| B轴功率 | 4.3千瓦 |
| B轴扭矩/峰值 | 119 / 226牛米 |
| B轴角度范围 | -25° / +115° |
| B轴分辨率 | 0.0001° |
| B轴精度 | 0.001 |
| B轴旋转速度 | 36,000°/分钟 |
| B轴支持扭矩 | 200牛米 |
| 刀具主轴功率 | 5千瓦 |
| 刀具主轴扭矩 | 6至800转/分钟 |
| 刀具主轴最大转速 | 30,000转/分钟 |
| 刀具夹紧力 | 2,000牛 |
| 刀具锥度 | HSK 40 (A或E型) |
| 刀具夹紧力 | 1000达因 |
| 刀库刀位数 | 30个(HSK 40型) |
| 换刀时间 | 1.2秒 |
| 切削至切削时间 | 3.4秒 |
| 最大刀具直径 | Ø 40毫米(相邻刀位空置时80毫米) |
| 最大刀具重量 | 1.5公斤 |
| 装机功率 | 25千伏安 |
